Sériation de meringues QNX

Posted on Wed 21 June 2006 in Les projets

Sériation de meringues sous QNX, avec contrôle qualité des meringues effectuée par une caméra industrielle Cognex. La chaîne de production est pilotée par un automate et accessible via Modbus/TCP. Une supervision graphique gère le tout.

TSX37 + coupleur ETY 110
Protocoles Modbus/TCP, FTP et SMTP
QNX Neutrino 6.2.1
Caméra Cognex avec le logiciel InSight
Applet Java + PHP/MySQL + WML

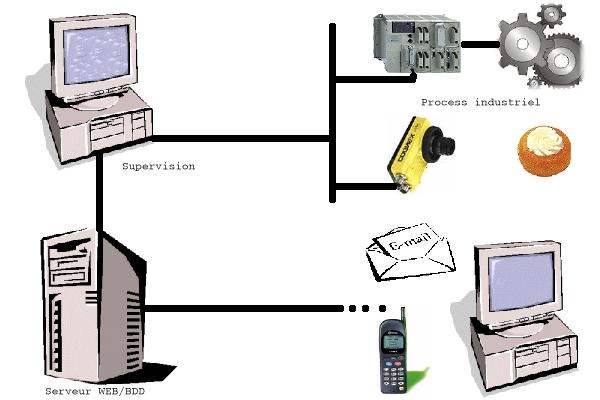

Synoptique du système :

<img src="http://sandiris.free.fr/web/wp-content/uploads/seriationmeringuesschema-500x333.jpg" title="seriationmeringuesschema" class="alignnone size-medium wp-image-195" width="500" height="333" alt="Synoptique du système" />

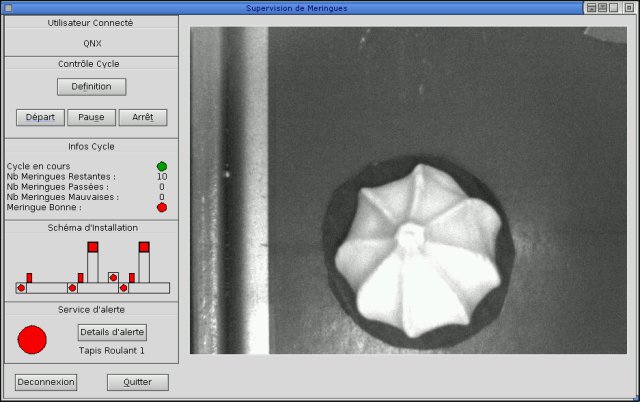

Supervision réalisée sous QNX/Photon :

<img src="http://sandiris.free.fr/web/wp-content/uploads/seriationmeringuessupervision-500x314.jpg" title="seriationmeringuessupervision" class="alignnone size-medium wp-image-196" width="500" height="314" alt="Supervision sous QNX" />

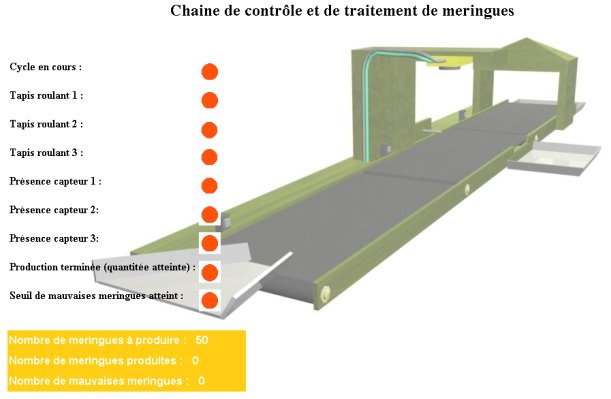

Supervision web avec applets JAVA :

<img src="http://sandiris.free.fr/web/wp-content/uploads/seriationmeringuesweb-500x326.jpg" title="seriationmeringuesweb" class="alignnone size-medium wp-image-197" width="500" height="326" alt="Supervision web avec applets Java" />

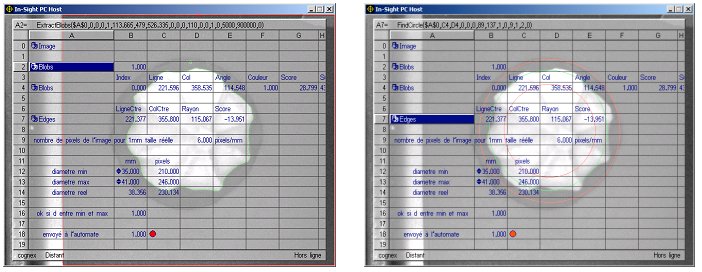

Mesure automatique du diamètre moyen d'une meringue avec la caméra COGNEX et son logiciel InSight :

<img src="http://sandiris.free.fr/web/wp-content/uploads/seriationmeringuescognex-500x193.jpg" title="seriationmeringuescognex" class="alignnone size-medium wp-image-198" width="500" height="193" alt="Logiciel caméra Cognex" />
