Banc de tests GPIB

Posted on Sun 21 June 2009 in Les projets

Pilotage d'un banc de tests GPIB pour tester des cartes électroniques de manière automtisée. Les données des différents tests sont enregistrées pour être exploitée via une interface web.

  • carte GPIB National Instrument
  • pilotage d'un oscilloscope, alimentation et générateur de fréquence
  • serveur LAMP pour l'enregistrement et l'exploitation des données

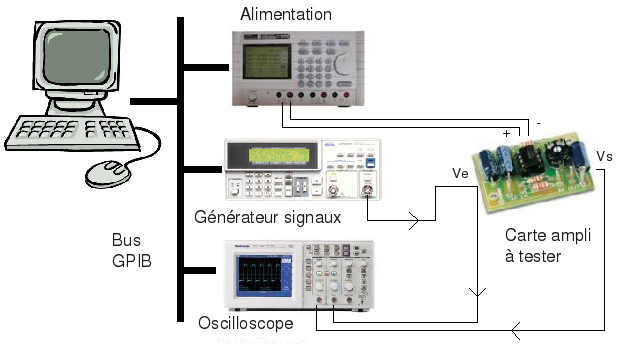

Synoptique de l'installation :

<img src="http://sandiris.free.fr/web/wp-content/uploads/bancdetestsgpib-500x278.png" title="bancdetestsgpib" class="alignnone size-medium wp-image-239" width="500" height="278" alt="Synoptique de l'installation" />

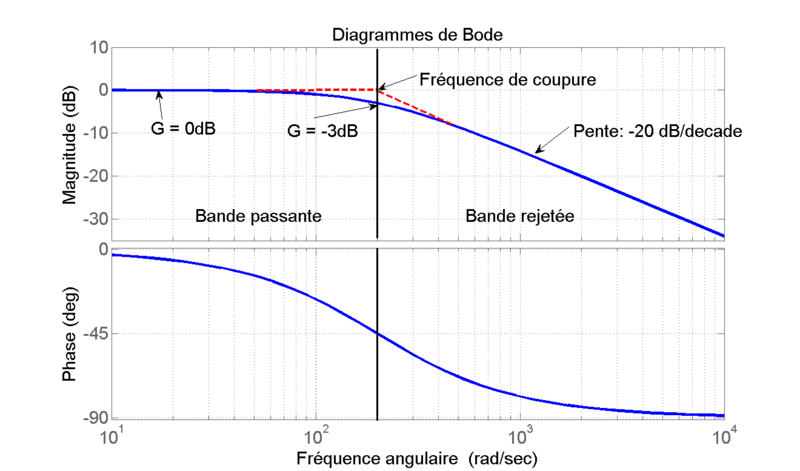

Exemple de diagramme de Bode généré à partir d'une campagne de mesures :

<img src="http://sandiris.free.fr/web/wp-content/uploads/bancdetestsgpibbode-500x294.png" title="bancdetestsgpibbode" class="alignnone size-medium wp-image-241" width="500" height="294" alt="Diagramme de Bode obtenu à la fin des tests" />

gpib lamp linux qt
